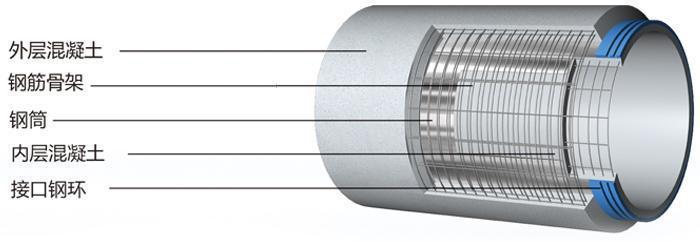

非預應力鋼筒混凝土管

所屬分類：

産品推薦

産品描述



非預應力鋼筒混凝土管（開槽施工RCCP/頂進施工JCCP）規格與尺寸（雙膠圈接頭）

公稱内徑 Do mm 管壁厚度 t mm 鋼筒最小厚度 ty mm 承口深度 C mm 插口長度 E mm 承口 工作面内徑 Bb mm 插口 工作面外徑 Bsmm 接頭 内間隙 J mm 接頭 外間隙 K mm 膠圈直徑 dj mm 有效長度 Lo mm 管子長度 L mm 參考重量 t/m
1000 120 1.5 160 150 1133 1133 25 15 20 2500 3000 5000 6000 2635 3135 5135 6135 1.06(1.08)
1200 120(130) 1303 1303 1.24(1.36)
1400 120(140) 1503 1503 1.43(1.69)
1600 130(160) 1703 1703 1.77(2.21)
1800 150(180) 1903 1903 2.30(2.80)
2000 170(200) 2103 2103 2.90(3.46)
2200 180(220) 2313 2313 3.36(4.18)
2400 200(240) 2513 2513 4.08(4.98)
2600 220(260) 2713 2713 4.87(5.84)
2800 230(280) 2923 2923 5.47(6.77)
3000 250(300) 3143 3143 6.38(7.78)
3200 270(320) 3343 3343 7.36(8.85)
3400 280(340) 3553 3553 8.09(9.99)
3600 300(360) 1.5 180 170 3763 3763 30 20 22 2500 3000 5000 2650 3150 5150 9.19(11.20)
3800 320(380) 3973 3973 10.35(12.48)
4000 340(400) 4183 4183 11.59(13.82)

注：1）括号内用于頂進施工法管型：        2）有效長度爲5000mm和6000mm時，僅在開槽施工管型中使用。
