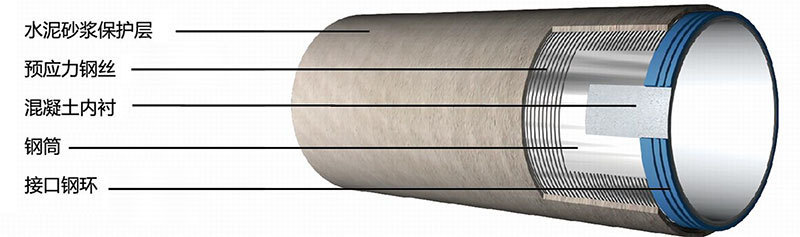

内襯式預應力鋼筒混凝土管（PCCPL） 内襯式預應力鋼筒混凝土管（PCCPL）

内襯式預應力鋼筒混凝土管（PCCPL）

所屬分類：

産品描述



單膠圈内襯式預應力鋼筒混凝土管（PCCPSL）基本尺寸     單位：mm

公稱内徑
Do
/(mm)		 最小管芯厚度
tc
/(mm)		 最小保護層淨厚度
/(mm)		 鋼筒厚度ty
/(mm)		 承口深度C
/(mm)		 插口長度E
/(mm)		 承口工作面内徑Bb
/(mm)		 插口工作面外徑Bs
/(mm)		 接頭内間隙J
/(mm)		 接頭外間隙K
/(mm)		 膠圈直徑d
/(mm)		 有效長度Lo
/(mm)		 管子長度L
/(mm)		 參考重量
/(t/m)
400 40 25 1.5 93 93 493 493 15 15 20 5000
6000		 5078
6078		 0.23
500 40 593 593 0.28
600 40 693 693 0.31
700 45 803 803 0.41
800 50 913 913 0.50
900 55 1023 1023 0.60
1000 60 1133 1133 0.70
1200 70 1353 1353 0.94
1400 90 1593 1593 1.35



雙膠圈内襯式預應力鋼筒混凝土管（PCCPDL）基本尺寸 單位：mm

公稱内徑
Do
/(mm)		 最小管芯厚度
tc
/(mm)		 最小保護層淨厚度
/(mm)		 鋼筒厚度ty
/(mm)		 承口深度C
/(mm)		 插口長度E
/(mm)		 承口工作面内徑Bb
/(mm)		 插口工作面外徑Bs
/(mm)		 接頭内間隙J
/(mm)		 接頭外間隙K
/(mm)		 膠圈直徑d
/(mm)		 有效長度Lo
/(mm)		 管子長度L
/(mm)		 參考重量
/(t/m)
600 40 25 1.5 160 160 693 693 25 25 20 5000
6000		 5135
6135		 0.31
700 45 803 803 0.41
800 50 913 913 0.50
900 55 1023 1023 0.60
1000 60 1133 1133 0.70
1200 70 1353 1353 0.94
1400 90 1593 1593 1.35
關鍵詞： 内襯式預應力鋼筒混凝土管（PCCPL）
