檢測技術

DETECTION TECHNOLOGY

檢測原理

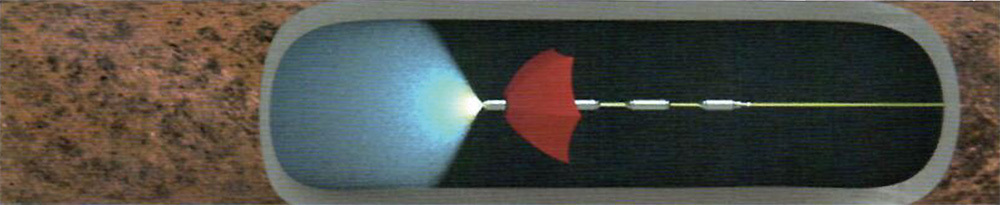

給水管道内檢測器是輸水管道排查和檢測的得力幫手。利用高靈敏度水聽器和高清攝像單元，可有效檢測微小洩露、破損、管瘤、氣泡、雜質淤積等多種異常情況，并通過尾部連接的光電複合纜将檢測情況實時傳回地面控制單元，同時借助地面信标系統，可實現異常狀況的精準定位。部分管線因年代久遠導緻路由信息缺失，也可應用該産品實現路由重構。

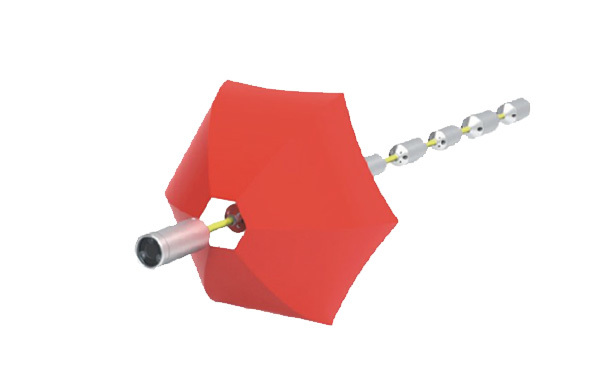

常用檢測設備

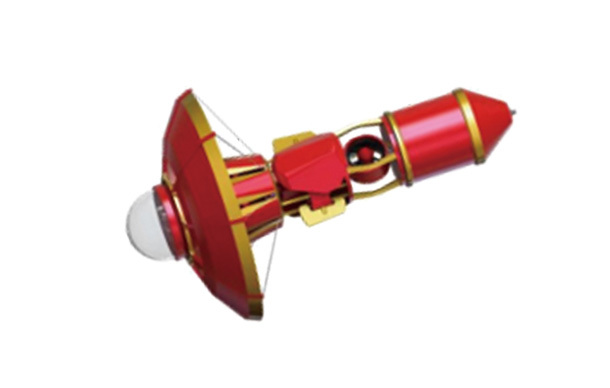

尺寸：外徑350mm

适用管徑：≥1000mm

設計檢測距離：6km

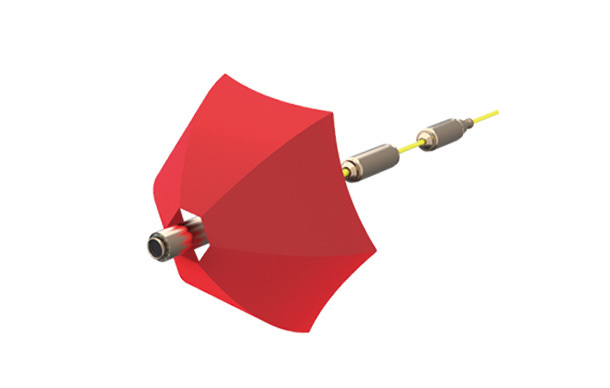

尺寸：外徑80mm

适用管徑：≥400mm

設計檢測距離：6km

尺寸：外徑60mm

适用管徑：≥400mm

設計檢測距離：2km

應用效果

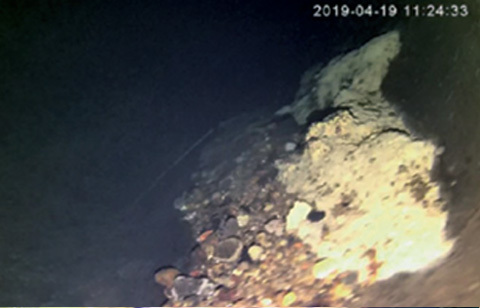

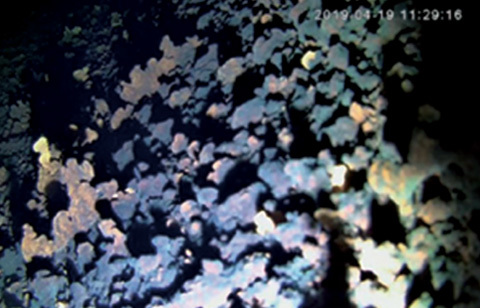

承插位置堆積石塊

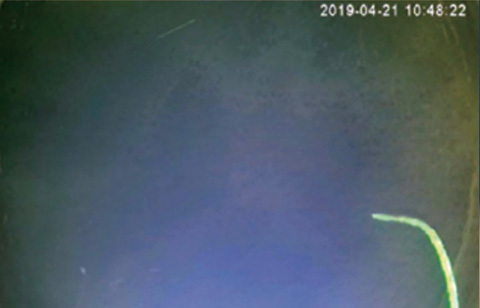

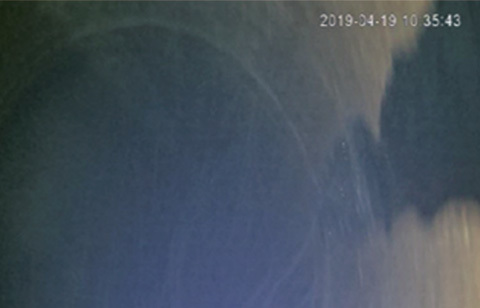

氣包

承插密封圈脫落

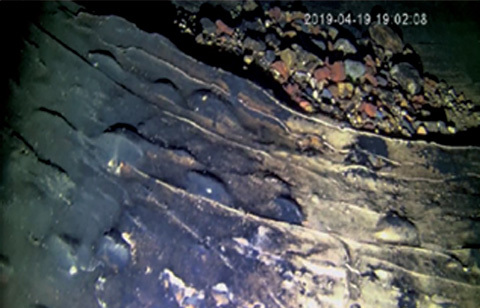

管道内部管瘤

相對嚴重的堆積石塊

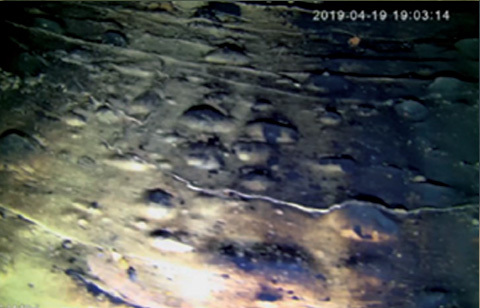

水管道内壁

設備特點

● 采用高靈敏度音頻采集系統，聲信号實時回傳

● 搭載高清攝像頭，全程可視化，确保高檢測準确度

● 可檢測管道微小洩漏、管内壁缺陷，管道路由、管道内氣包等

● 異常點/洩漏點精準定位，可對可疑位置反複查驗

● 無需管道停運作業，最小程度影響供水

● 高效降噪算法，有效抑制幹擾信号

技術指标

● 适用于各種管材：鋼管、水泥管、PVC、PE等

● 适用管道直徑：DN400~DN4000

● 适用管壓範圍：0.1MPa~1.0MPa

● 管道介質流速要求：0.2m/s~1.0m/s

● 開孔直徑：≥150mm

● 收發位置淨空要求：≥2m

● 檢測距離：标準工況2Km，極限6Km

其他檢測設備

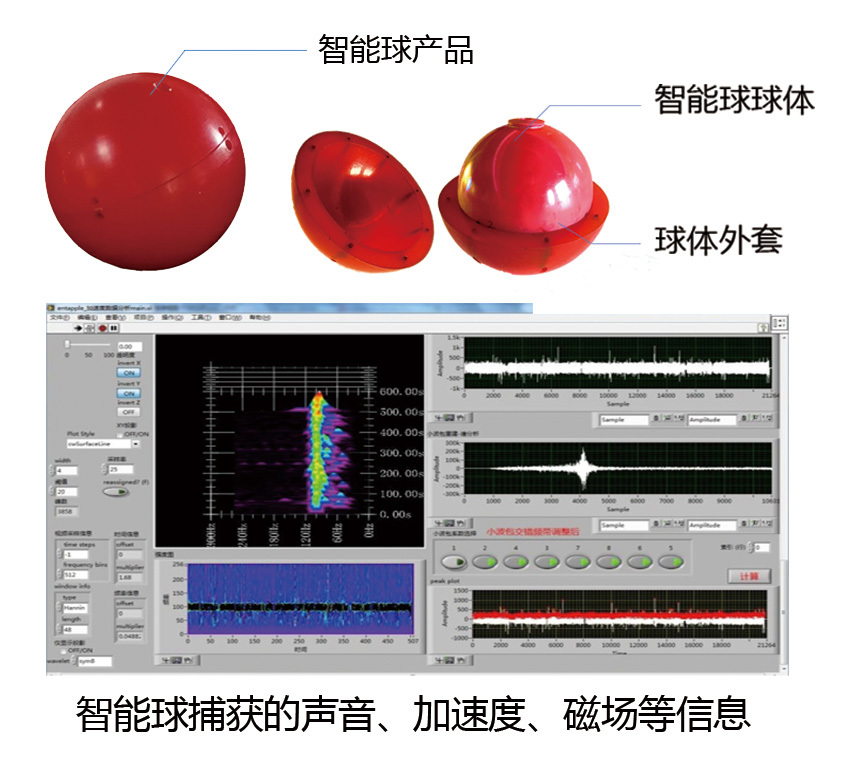

管道球形内檢測器

管道球形内檢測器可以檢測并精确定位管道的微小洩漏。檢測器投放至管道中後，可随着液體的流動沿管道滾動前進，其内部搭載的傳感器可采集沿線的聲音、加速度、磁信号等信息，并在球體通過洩漏點時有效捕獲管道洩漏信号，待檢測器回收後，可通過數據分析系統提取管道洩漏、管道走向等相關信息，并精确定位洩漏發生的位置和估算洩漏量級。
